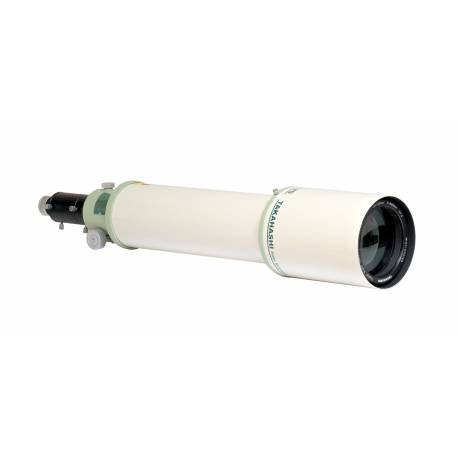

Lunette Takahashi TSA-120 , tube seul avec pare-buée rétractable et Feather Touch 3 »

Instrument intermédiaire entre la TSA-102, dont elle reprend les principales caractéristiques, et la TOA-130, la lunette TSA-120 comble le créneau laissé vacant par la célèbre FS-128. La TSA-120 se caractérise par sa simplicité, sa polyvalence et son rapport qualité/prix exceptionnel.

La TSA-120 reprend les caractéristiques phares de sa petite soeur TSA-102S : un objectif apochromatique à triplet ED, un pare-buée rétractable, une mécanique exemplaire et une grande polyvalence d’utilisation, visuelle et photographique. Atout supplémentaire : son poids très modéré, 6.7 kg. Elle tient sans problème sur une monture EM-200, même équipée pour l’imagerie CCD.

La lunette peut être équipée des mêmes accessoires optiques que la TSA-102, à savoir le réducteur de focale TOA-RD n°18, le correcteur de champ TOA-FL35 et les extendeurs ED 1.5x et TOA 1.6x. Les system-charts spécifiques vous aideront à préciser les configurations nécessaires.

La TSA-120 est équipée d’un objectif apochromatique à triplet ED de 120mm de diamètre (F=900mm, F/D 7,7), monté en barillet simple. Ce dernier assure une bonne stabilité de la chaîne opto-mécanique face aux contraintes habituelles de transport et face aux variations importantes de température d’utilisation. La TSA-120 dispose d’un pare-buée rétractable. La longueur du tube n’excède pas 990mm pour un diamètre maximal de 160mm (pare-buée).

Comme sur la TSA-102S, le tube court de la TSA-120 facilite son transport. Il permet aussi les montages très consommateurs de sortie foyer (back-focus de 230mm, voir la section Specifications). Les montages d’accessoires vissés, chers à Takahashi, ne sont pas oubliés (voir la section System-charts). Pour autant, le coulant 50,8mm permet d’universaliser la TSA-102 sans recours à des options, bien que l’emploi du collier rotatif optionnel soit fortement recommandé, notamment en imagerie.

La lecture des system-charts donne une bonne idée des champs d’action de la TSA-120. L’ajout du correcteur de champ optionnel permet l’imagerie au foyer à F/D 7,5. Le réducteur TOA-RD (F/D 5,6) lui donne plus d’aisance dans la photographie du ciel profond. Tous les montages répondent aux exigences de rigidité et de souplesse d’utilisation qu’exigent les nouveaux dispositifs d’imagerie, tels que les boîtiers photo numériques ou les caméras CCD.

Pour les TSA, Takahashi a développé un object triplet (3 lentilles en 3 groupes) à faible espace d’air. Ce triplet est constitué d’une lentille en verre ED (S-FPL53) disposée entre 2 lentilles crown via un callage mince. Il est, comme l’objectif de la TOA, le résultat de calculs motivés par les exigences de l’imagerie numérique actuelle.

Les spot-diagrams donnent une bonne idée des résultats obtenus sur le cercle image, que ce soit au foyer primaire ou derrière des accessoires optiques. Le correcteur de champ 35-FL montre toute son efficacité dans l’imagerie grand champ avec des boîtiers photo numériques, par exemple.

Caractéristique de la lunette Takahashi TSA-120

Caractéristique	TSA-120
Objectif	Triplet Super Apo
Assemblage	Air spaced
Matériaux	ED et Crown
Traitements	Multicouche BBAR (BroadBand anti-reflection)
Diamètre utile	120mm
Montage standard
Focale	900mm
Ouverture relative	F/D 7,5
Pouvoir séparateur	0,97″
Magnitude limite en visuel	12,1
Clarté	293x
Cercle image	non dispo
Champ photo	non dispo
Avec correcteur de champ TOA35-FL
Focale	882mm
Ouverture relative	F/D 7,3
Cercle image	40mm (60% non vignetté;)
Champ photo	2,6° sur cercle image de 40mm
Spots size	7µm RMS sur l’axe 7µm RMS à 10mm de l’axe 7µm RMS à 20mm de l’axe
Avec réducteur de focale TOA35-RD
Focale	672mm
Ouverture relative	F/D 5,6
Cercle image	40mm (60% non vignetté)
Champ photo	3,4° sur cercle image de 40mm
Spots size	4µm RMS sur l’axe 6µm RMS à 10mm de l’axe 13µm RMS à 20mm de l’axe
